高性能の産業電動機 IEC/DIN、ファンの冷却され、低い振動
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 効率のレベル: | IE2 | フレーム サイズ: | H180~355cast の鉄フレーム |
|---|---|---|---|
| 出力範囲: | 18.5~375KW | マウント: | IMV1 /IM3011 |
| ハイライト: | 高性能の電動機,軽量の電動機 |
||

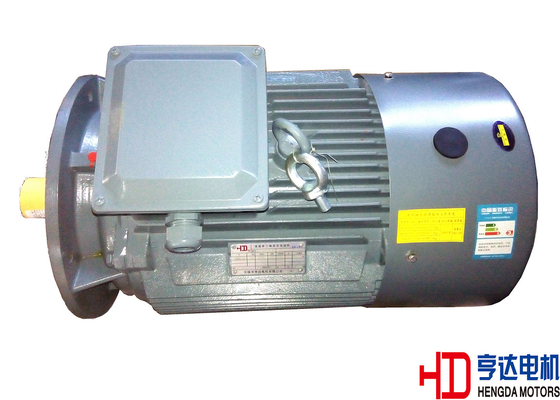

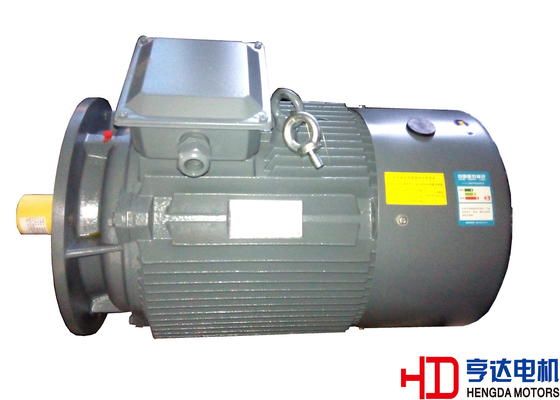

高性能の産業電動機 IEC/DIN、ファンの冷却され、低い振動
|
包囲された |
|
|
温度較差: |
-20~40℃ |
|
包囲された湿気: |
相対湿度より 90%less |
|
高度: |
海水位の上の 1000m 以下 |
|
包囲された状態: |
腐食性のガス無し、塵無し、重い精神汚染、炎無し、塩の結晶化無し |
|
供給力: |
|
|
電圧変数 |
±5% |
|
頻度変数 |
±2% のコンバインの電圧および頻度変数: ±5% |
|
|
|
|
標準機能: |
|
|
標準 |
IEC /DIN |
|
段階 |
三相 |
|
特徴を保護して下さい |
全く封じられた |
|
電圧 |
380V |
|
頻度 |
50HZ |
|
ポーランド人 |
2、4、6 |
|
保護クラス |
IP55 |
|
絶縁材 |
F/B |
|
冷却 |
IC411 |
|
義務 |
S1 |
|
関係 |
3kW のための「Y」のタイプおよび下方に、のためのおよび上向きの「D」のタイプ 4kW |
|
温度測定 |
任意 |
|
証明 |
CCC のセリウム、ISO9001 |
|
特別なモーターは顧客の要求に従って設計することができます |
|
期間にグリースを塗ること
|
タイプにグリースを塗ること |
フレーム サイズ |
ポーランド人 |
グリースの生命/Relubrication 間隔（CT40℃まで） |
|
Prelubricated |
H80~160 |
2 |
20000 h |
|
4,6 |
40000 h |
||
|
H180~280 |
2 |
20000 h |
|
|
4,6 |
40000 h |
||
|
油を塗り直すこと |
H315~355 |
2 |
30000 h |
|
4,6 |
60000 h |
評価される力
|
モーター タイプ |
2 棒 /3000 rpm |
4 棒 /1500 rpm |
6pole /1000 rpm |
|||
|
kW |
HP |
kW |
HP |
kW |
HP |
|
|
YE2-180M |
22 |
30 |
18.5 |
25 |
|
|
|
YE2-180L |
|
|
22 |
30 |
15 |
20 |
|
YE200L |
30 |
40 |
30 |
40 |
18.5 |
25 |
|
37 |
50 |
|
|
22 |
30 |
|
|
YE225S |
|
|
37 |
50 |
|
|
|
YE225M |
45 |
60 |
45 |
60 |
30 |
40 |
|
YE250M |
55 |
75 |
55 |
75 |
37 |
50 |
|
YE280S |
75 |
100 |
75 |
100 |
45 |
60 |
|
YE280M |
90 |
125 |
90 |
125 |
55 |
75 |
|
YE2-315S |
110 |
150 |
110 |
150 |
75 |
100 |
|
YE2-315M |
132 |
180 |
132 |
180 |
90 |
125 |
|
YE2-315L1 |
160 |
215 |
160 |
215 |
110 |
150 |
|
YE2-315L2 |
200 |
270 |
200 |
270 |
132 |
180 |
|
YE2-355M |
250 |
340 |
250 |
340 |
160 |
215 |
|
|
|
|
|
200 |
270 |
|
|
YE2-355L |
315 |
420 |
315 |
420 |
250 |
340 |
|
YE2-355X1 |
355 |
475 |
355 |
475 |
315 |
420 |
|
YE2-355X2 |
375 |
500 |
375 |
500 |
|
|
IM V1 土台および全体寸法（mm）
|
フレーム サイズ |
ポーランド人 |
土台次元（mm） |
全体寸法（mm） |
||||||||||||
|
D |
E |
F |
G |
M |
N |
P |
R |
S |
T |
AC |
広告 |
HF |
L |
||
|
180M |
2,4,6 |
48 |
110 |
14 |
42.5 |
300 |
250 |
350 |
0 |
4-¢18.5 |
5 |
380 |
310 |
500 |
800 |
|
180L |
2,4,6 |
48 |
110 |
14 |
42.5 |
300 |
250 |
350 |
0 |
4-¢18.5 |
5 |
380 |
310 |
500 |
800 |
|
200L |
2,4,6 |
55 |
110 |
16 |
49 |
350 |
300 |
400 |
0 |
4-¢18.5 |
5 |
410 |
335 |
540 |
845 |
|
225S |
4 |
60 |
140 |
18 |
53 |
400 |
350 |
450 |
0 |
8-¢18.5 |
5 |
470 |
370 |
605 |
905 |
|
225M |
2 |
55 |
110 |
16 |
49 |
400 |
350 |
450 |
0 |
8-¢18.5 |
5 |
470 |
370 |
605 |
910 |
|
4,6 |
60 |
140 |
18 |
53 |
400 |
350 |
450 |
0 |
8-¢18.5 |
5 |
470 |
370 |
605 |
940 |
|
|
250M |
2 |
60 |
140 |
18 |
53 |
500 |
450 |
550 |
0 |
8-¢18.5 |
5 |
490 |
380 |
630 |
1035 |
|
4,6 |
65 |
140 |
18 |
58 |
500 |
450 |
550 |
0 |
8-¢18.5 |
5 |
490 |
380 |
630 |
1035 |
|
|
280S |
2 |
65 |
140 |
18 |
58 |
500 |
450 |
550 |
0 |
8-¢18.5 |
5 |
580 |
410 |
700 |
1115 |
|
4,6 |
75 |
140 |
20 |
67.5 |
500 |
450 |
550 |
0 |
8-¢18.5 |
5 |
580 |
410 |
700 |
1115 |
|
|
280M |
2 |
65 |
140 |
18 |
58 |
500 |
450 |
550 |
0 |
8-¢18.5 |
5 |
580 |
410 |
700 |
1115 |
|
4,6 |
75 |
140 |
20 |
67.5 |
500 |
450 |
550 |
0 |
8-¢18.5 |
5 |
580 |
410 |
700 |
1115 |
|
|
315S |
2 |
65 |
140 |
18 |
58 |
600 |
550 |
660 |
0 |
8-¢24 |
6 |
645 |
535 |
858 |
1310 |
|
4,6 |
80 |
170 |
22 |
71 |
600 |
550 |
660 |
0 |
8-¢24 |
6 |
645 |
535 |
858 |
1340 |
|
|
315M |
2 |
65 |
140 |
18 |
58 |
600 |
550 |
660 |
0 |
8-¢24 |
6 |
645 |
535 |
858 |
1425 |
|
4,6 |
80 |
170 |
22 |
71 |
600 |
550 |
660 |
0 |
8-¢24 |
6 |
645 |
535 |
858 |
1450 |
|
|
315L |
2 |
65 |
140 |
18 |
58 |
600 |
550 |
660 |
0 |
8-¢24 |
6 |
645 |
535 |
858 |
1425 |
|
4,6 |
80 |
170 |
22 |
71 |
600 |
550 |
660 |
0 |
8-¢24 |
6 |
645 |
535 |
858 |
1450 |
|
|
355M |
2 |
75 |
140 |
20 |
67.5 |
740 |
680 |
800 |
0 |
8-¢24 |
6 |
720 |
650 |
1010 |
1640 |
|
4,6 |
95 |
170 |
25 |
86 |
740 |
680 |
800 |
0 |
8-¢24 |
6 |
720 |
650 |
1010 |
1670 |
|
|
355L |
2 |
75 |
140 |
20 |
67.5 |
740 |
680 |
800 |
0 |
8-¢24 |
6 |
720 |
650 |
1010 |
1640 |
|
4,6 |
95 |
170 |
25 |
86 |
740 |
680 |
800 |
0 |
8-¢24 |
6 |
720 |
650 |
1010 |
1670 |
|
注目: フランジからのシャフトの肩への R=Distance。
端子箱
|
フレーム サイズ |
Dia.of 糸（mm） |
X*Y*Z （mm） |
|
180 |
2-M36*2 |
150*160*105 |
|
200-225 |
2-M48*2 |
188*208*105 |
|
250-280 |
2-M64*2 |
216*251*120 |
|
315 |
2-M64*2 |
300*358*198 |
|
355 |
2-M72*2 |
300*380*200 |
記述:
YP2 直巻電動機は全く、リスおりの三相非同期モーター冷却されるで、封じられて、ファン Y の直巻電動機に基づいて最大限に活用される低電圧の三相非同期モーターの新しい世代です。 基本的なシリーズ プロダクトは IEC に従い、DIN の標準は、国際的な一般性と、輸入されたプロダクトを輸出し、取り替える理想的なプロダクトです。
YP2 直巻電動機は高性能、省エネ、低い振動、信頼できる性能、便利な維持によって、美しい特徴付けられ、新しい出現は、高度の電磁石の計算および特別な絶縁材システムを採用する省エネ モーターの典型的な適用です。Y シリーズと比較して、YP2 は水平な保護（IP54 か IP55）、水平な（f）クラス B の査定に従う絶縁材を改善しましたり、負荷騒音の査定の騒音を、および、より適度なモーター構造減らします。 冷却方法は IC411 です。 絶縁材次元およびパワー レベルは IEC の標準および DIN42673 標準に十分に合致しますあります。
選択か顧客の要求ように次:
保護クラス IP56
スペース ヒーター
熱保護装置
振動探知器
特別な土台次元およびシャフト次元
低い振動および低雑音
軸受け温度計 PT100 （フレーム サイズ H180 以上に）
巻上げの温度計 PT100
特別な絵画
湿気のあ熱帯「TH」
他
適用:
それらは圧縮機、ファン、水ポンプ、織物および粉砕機のようなさまざまな共通機械そして装置を運転するために広く利用されていいです。 なおそれらは石油、化学薬品の、薬剤および採鉱産業を含む比較的厳しい条件の主なモーターとして作用してもいいです。
