8 ポーランド人 120HP の永久マグネット同期電動機 200KW の可変的な速度の電動機
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 標準: | IEC /DIN | 効率のレベル: | IE4 |
|---|---|---|---|
| フレーム サイズ: | H132~355 鋳鉄フレーム | 棒: | 8 |
| ハイライト: | 三相同期電動機,永久マグネット誘導電動機 |
||

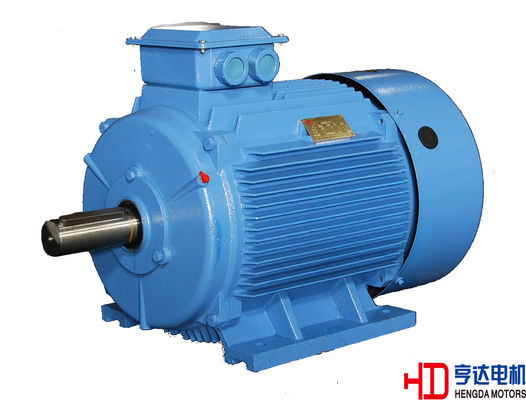

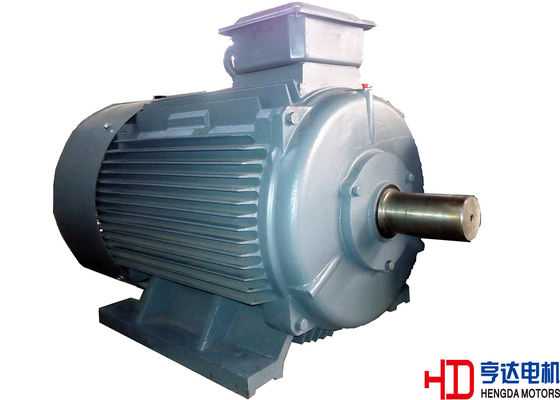

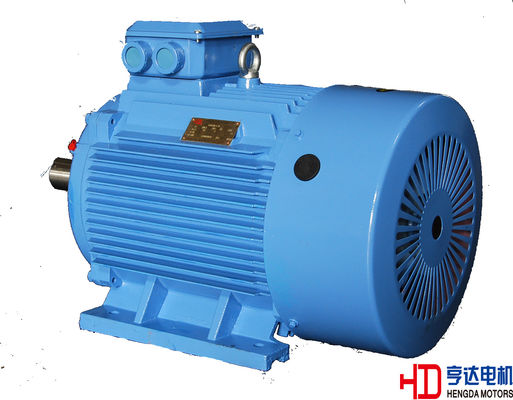

8 ポーランド人 120HP の永久マグネット同期電動機 200KW の可変的な速度の電動機
記述:
それはモーターが磁界に基づいて力学的エネルギーに電気を交換すること有名です。 非同期モーターによって比較される同じロード状態の下で永久マグネット同期電動機により少ない固定子の流れおよび固定子の銅の損失があります。
同期速度操作のおかげでに、希土類永久マグネット synchronic モーター（REPMSM）固定子と回転子間のスリップがありませんでしたり、また安定した操作の間に銅の損失および鉄の損失がありません、従ってモーターはより小さいファンおよびより少ない換気の損失があることができます。
XYT 8 の棒の直巻電動機は反応刺激流れを備えていません、従って力率は制限 value1.0 にかなり高めることができます。 要約すると、非同期モーターによって比較されて、それらにより少ない損失があり、特に 20%~120% の定格負荷、XYT 8 の棒の直巻電動機の間に動く高性能は（4%~8% 以上）、高性能を保ち、力率は、省エネ軽い負荷の間により明らかである場合もあります。
練習のそう多くの年に頼って、私達はポンプ、ファン、圧縮機、織物の機械類、冶金学、石油、化学薬品に等加えられる XYT 8 の棒の直巻電動機を発達させます。
|
包囲された |
|
|
温度較差: |
-15~40℃ |
|
包囲された湿気: |
相対湿度より 90%less |
|
高度: |
海水位の上の 1000m 以下 |
|
包囲された状態: |
腐食性のガス無し、塵無し、重い精神汚染、炎無し、塩の結晶化無し |
|
供給力: |
|
|
電圧変数 |
±5% |
|
頻度変数 |
±2% のコンバインの電圧および頻度変数: ±5% |
|
|
|
|
標準機能: |
|
|
段階 |
三相 |
|
特徴を保護して下さい |
全く封じられた |
|
出力範囲 |
2.2~200KW |
|
電圧 |
380V |
|
頻度 |
50HZ |
|
保護クラス |
IP55 |
|
絶縁材 |
F/B |
|
取付け |
あなたの要求の IMB3 /IMB35/IMV1 または |
|
冷却 |
IC411 |
|
義務 |
S1 |
|
温度測定 |
任意 |
|
証明 |
CCC のセリウム、ISO9001 |
|
特別なモーターは顧客の要求に従って設計することができます |
|
タイプ コードの意味
許容
永久マグネット モーターは 2 分の臨時の終わる流れのための 1.5times によって評価される流れに抗できます。またモーターは正価格販売場合の 2 分のための 1.5 倍の最高の定格速度に抗できます。
IEC60034 に従って、モーターは 1.5times に抗できます 2 分の評価された電圧そして評価された流れ設計されています。
撤退のトルク
撤退のトルクは REPMSM の積み過ぎ容量を反映する重要な索引です。 よい積み過ぎ容量を保障する XYT シリーズの撤退のトルクは 2.0~2.5 の範囲にあります。
増加する熱い州およびトルクの状態の下で REPMSM はこの時点で 15s.のために指定しました撤退のトルク価値（許容）を、電圧抗でき、頻度は評価される価値で維持されるべきです。
つなぎ、運転
XYT の直巻電動機はモーター製造業者の供給の範囲外にあるベルトかカプラーを通って負荷とつないでいます。
XYT の直巻電動機は単一シャフトを、私達二重シャフトを作り出すことができます必要性なら備えています。 第 2 1 つは評価される力を提供できましたり連結によってしか drived できません。
技術仕様（8 pole/750r/min 380V/50HZ）
|
モーター タイプ |
評価される力 |
現在 |
力率 |
効率 |
ロックされた流れ |
ロックされたトルク |
撤退のトルク |
重量 |
|
|
評価される流れ |
評価されるトルク |
評価されるトルク |
|||||||
|
kW |
HP |
380V InA |
cosΦ |
η% |
Ist/IN |
Tst/TN |
TM/TN |
kg |
|
|
XYT132S-8 |
2.2 |
3 |
3.4 |
0.98 |
85.4 |
6.0 |
3.1 |
2.3 |
62 |
|
XYT132M-68 |
3 |
4 |
4.7 |
0.98 |
86.4 |
6.0 |
3.1 |
2.3 |
66 |
|
XYT160M1-8 |
4 |
5.5 |
6.2 |
0.98 |
87.8 |
6.0 |
3.1 |
2.3 |
94 |
|
XYT160M2-8 |
5.5 |
7.5 |
8.6 |
0.98 |
88.6 |
6.0 |
3.1 |
2.3 |
106 |
|
XYT160L-6 |
7.5 |
10 |
11.6 |
0.98 |
89.5 |
6.0 |
3.0 |
2.3 |
128 |
|
XYT180M-8 |
11 |
15 |
17.1 |
0.98 |
91.1 |
6.6 |
3.0 |
2.3 |
170 |
|
XYT200L-8 |
15 |
20 |
23.3 |
0.98 |
91.5 |
6.6 |
3.0 |
2.3 |
230 |
|
XYT225S-8 |
18.5 |
25 |
28.7 |
0.98 |
92.2 |
6.6 |
3.0 |
2.3 |
272 |
|
XYT225M-8 |
22 |
30 |
34.2 |
0.98 |
92.5 |
6.6 |
3.0 |
2.3 |
294 |
|
XYT250M-8 |
30 |
40 |
46.6 |
0.98 |
92.9 |
6.6 |
3.0 |
2.3 |
370 |
|
XYT280S-8 |
37 |
50 |
57.4 |
0.98 |
93.6 |
6.6 |
2.9 |
2.3 |
475 |
|
XYT280M-8 |
45 |
60 |
69.9 |
0.98 |
94.0 |
6.6 |
2.9 |
2.2 |
555 |
|
XYT315S-8 |
55 |
75 |
85.4 |
0.98 |
94.3 |
6.6 |
2.9 |
2.2 |
905 |
|
XYT315M-8 |
75 |
100 |
116.4 |
0.98 |
94.5 |
6.6 |
2.9 |
2.2 |
981 |
|
XYT315L1-8 |
90 |
120 |
139.7 |
0.98 |
94.8 |
6.6 |
2.8 |
2.2 |
1071 |
|
XYT315L2-8 |
110 |
150 |
170.7 |
0.98 |
95.2 |
6.4 |
2.8 |
2.2 |
1160 |
|
XYT355M1-8 |
132 |
180 |
204.9 |
0.98 |
95.2 |
6.4 |
2.8 |
2.2 |
1800 |
|
XYT355M2-8 |
160 |
215 |
248.9 |
0.98 |
95.2 |
6.4 |
2.8 |
2.2 |
1890 |
|
XYT355L1-8 |
180 |
240 |
279.4 |
0.98 |
95.2 |
6.4 |
2.8 |
2.2 |
1970 年 |
|
XYT355L2-8 |
200 |
270 |
310.4 |
0.98 |
95.2 |
6.4 |
2.8 |
2.2 |
2040 年 |
選択か顧客の要求ように次:
保護クラス IP56
スペース ヒーター
熱保護装置
振動探知器
特別な土台次元およびシャフト次元
低い振動および低雑音
軸受け温度計 PT100 （フレーム サイズ H180 以上に）
巻上げの温度計 PT100
PTC/PTO
特別な絵画
特別な電圧および頻度
アルミニウム フレーム
他
適用:
それらは圧縮機、ファン、水ポンプ、織物および粉砕機のようなさまざまな共通機械そして装置を運転するために広く利用されていいです。 なおそれらは石油、化学薬品の、薬剤および採鉱産業を含む比較的厳しい条件の主なモーターとして作用してもいいです。
